拉森钢板桩的施工放样与定位参考方案：

（1）将施工区域控制点标明并经过复核无误后加以有效保护。

（2）由于本工程的钢板桩围堰已经将桩基施工平台用钢管桩圈在内部，所以可以利用现有的拉森钢板桩进行定位，在钢管桩上焊接工字钢，用工字钢来保证打出的钢板桩在一条直线上。在钢管桩露出水面部分刷上警告标志，并焊上槽钢加固，在打桩时作为导向位置及高程控制标志。定位桩与需施拉森钢板桩位置布置。

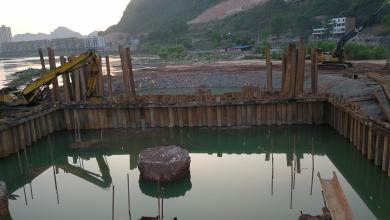

钢板桩打入总体施工流程

钢板桩从河东侧围堰中心开始打入第一片拉森钢板桩，然后逐步向两边插打，在河下游合龙，最初的一、二块钢板桩的打设位置和方向要确保精度，以起到样板的作用。每完成3米测量校正1次，确保在同一直线上。每根拉森钢板桩施打完毕后，即与槽钢焊接牢固。根据起吊能力确定逐根插打到稳定的深度，一般为2-3m，待全部插打完毕后再依次打到设计标高。钢板桩合龙通过精确计算，确定龙口位置，配置相应规格的异形钢板桩，现场实测异形钢板桩的角度和尺寸，根据实际切割焊接异形拉森钢板桩，以确保整个围堰的密封性。

原围堰设计方案及其特点

原设计围堰采用就地开挖料填筑，堰顶高程2.5米，堰顶宽2.0米；外江常水位为2.2米 ，堰脚高程在－3.0米左右，挡水深度在5～6米间；迎水坡背水坡坡度均为1:1.5，迎水坡采 用砂包铺砌护脚、护面。

经测量放线，填土围堰布置于接近河中心，缩窄了航道，堰体挡水高度较大，基础为透 水性强的粉细砂，原设计围堰不安全。

在图纸会审研究后，经业主、设计院、监理公司、施工单位四方研究决定全部采用钢板桩围堰。

拉森钢板桩方案

①钢板桩的选用

根据工程地场的特点结合钢板桩的特性、施工方法等方面进行考虑，选用的拉森Ⅲ型钢板桩，宽度适中抗弯性能好

②打桩设备

投入拉森钢板桩打拔桩机2台用于施工。打拔桩机为挖掘机（KATO1250）加振动锤改装而成 ，振动锤为曰本产NPK－HP－7SXB型，激振力200kN。

3.围堰施工经过

拉森钢板桩围堰施工正式开始，顺序为：1修整施工道路2打钢板桩3基坑4开挖5桩基础6挡土墙底板7挡土墙墙身8墙后回填9拔拉森钢板桩。开始施工时，投入了530 根钢板桩，可围成200M长基坑，但后来发现进度不理想，主要是钢板桩数量不足，不能及时 提供基坑工作面，使挡土墙施工常处于等待状态。增加投入一倍的拉森钢板桩， 开辟两个工作面：从头尾两端同时向中间施工推进，每个工作面安排一台班时间施打钢板桩 ，节约了钢板桩的占用时间，20天左右完成400M长挡土墙，至5月份全部水下堤岸工程施工 完成。
